CHOKE PARA ALTA FRECUENCIA - MWO

Un Choke es un Inductor (Bobina) diseñado para tener una Reactancia Inductiva (Resistencia) muy elevada a un rango de Frecuencias determinadas, es decir atenua el voltaje de las Señales a partir de una frecuencia que esta relacionada con el valor de la Inductancia de la Bobina, pueden ser con nucleo de Ferrita o con nucleo de Aire.

En las Bobinas la Reactancia (resistencia inductiva) es mayor conforme aumenta la Frecuencia y en los Condensadores la Reactancia (resistencia capacitativa) disminuye conforme aumenta la Frecuencia, su comportamiento resistivo es inverso.


CONSTRUCCIÓN DE UN CHOKE DE ALTA FRECUENCIA:

MATERIALES:

  • Hilo de cobre de 0.5mm de seccion.
  • Tubo de PVC de 3cm de diametro exterior.
  • Barniz para transformadores.
  • Tornillos de 3mm de rosca con tuerca de presión.
  • Terminales.

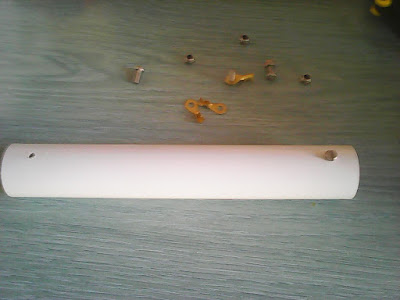

 se taladran los agujeros para los tornillos a 1,5 cm del borde
 se sujeta el cable al tornillo dandole varias vueltas

se empiezan a dar las primeras vueltas apretando con mucho cuidado

 se pone un trozo pequeño de cinta esparatrapo (mejor el de papel)
 se siguen poniendo trozos de cinta esparatrapo para sujetar las vueltas
a 3cm del final se para de enrrollar el cable
 se ponen cintas sujetando el final de la bobina con el comienzo del tubo de plastico

se sujeta el hilo al tornillo


 14cm bobinados - 3cm de clareo por cada lado (20cm de tubo total).


 442 microH



 se barnizan los chokes para que quede todo el bobinado sujeto


 se posicionan los terminales y se aprietan los tornillos

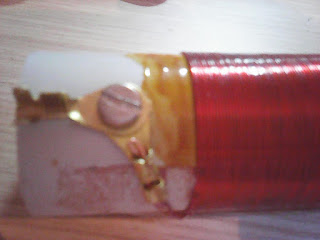

 se quita el barniz al hilo de cobre a la distancia que va ser soldada al terminal


 LOS DOS CHOKES TERMINADOS

 MEDICION DE VALORES:

1º CHOKE:

   valor de la Resistencia de 2,48 ohmios
  valor de la Inductancia de 440 uH (0.440mH)


 2º CHOKE:


valor de la Resistencia de 2,46 ohmios
 valor de la Inductancia de 447 uH (0.447mH)


Se puede usar esta Calculadora:
http://es.ncalculators.com/electronics/reactance-calculadora.htm
para ver el comportamiento resistivo (reactancia inductiva) del choke a diferentes Frecuencias.


frecuencia (Hz)     resistencia (ohms)
50 0,1
100 0,2
1000 2,7
10000 27
100000 276
500000 1382
600000 1659
700000 1936
800000 2212
900000 2489
1000000 2765

según la tabla vemos que el choke a la frecuencia de 50 Hz ofrece una resistencia muy baja (0.1 ohmio) y a la frecuencia de 700KHz ofrece una resistencia bastante mayor (1936 ohmios).
