lunes, 3 de septiembre de 2018

COMPARATIVA BOBINAS PULSADOR MAGNÉTICO


COMPARATIVA DE COMPORTAMIENTO DIFERENTES BOBINAS ACTIVADAS POR UN PULSADOR MAGNÉTICO

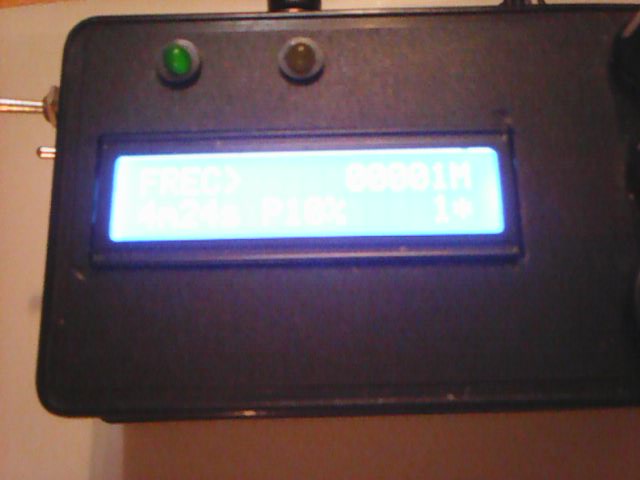

GENERADOR DE PULSOS DE ONDA CUADRADA EXTERNO.

CARACTERISTICAS DEL PULSADOR MAGNETICO CON MOSFETS:
 ALIMENTACIÓN GENERAL: 220V AC
VOLTAJE ALIMENTACIÓN DE LOS MOSFETS: 70V CC.
VOLTAJE DE PICO EN LA BOBINA: 100V
CONSUMO DE PICO DE LA BOBINA: 12A


SE HA UTILIZADO DOS BOBINAS DIFERENTES:
* BOBINA PEQUEÑA
- DIAMETRO: 10cm.
- RESISTENCIA:  2 Ohmios (depende de la sección del cable).
- INDUCTANCIA: 10 mili Henrios (depende del nº de vueltas y diametros)
* BOBINA GRANDE
- DIAMETRO INTERNO: 10cm.
- DIAMETRO EXTERNO: 20cm.
- GROSOR DE LA BOBINA: 5cm.
- SECCIÓN DEL CABLE  DE COBRE RIGIDO: 1.5mm:
- LONGITUD DEL CABLE ANTES DE ENRROLLAR: 100m.
- Nº DE ESPIRAS: Las que den los 100m.
- RESISTENCIA:  Ohmios.
- INDUCTANCIA: 6,75 mili Henrios

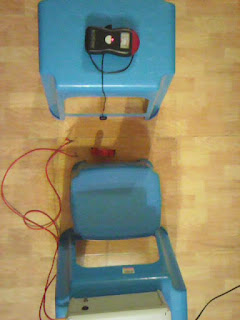

BOBINA GRANDE:

FRECUENCIA: 1024 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:
A 40 cm se miden 5 miliGaus


A 60 cm se miden 2 miliGaus


FRECUENCIA: 100 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:

A 1m se miden 5 miliGaus

FRECUENCIA: 10 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:
A 1,5m se miden 3 miliGaus


 FRECUENCIA: 1 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:

 A 2 m se miden 1 miliGaus



BOBINA PEQUEÑA

  FRECUENCIA: 1024 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:

 A 20 cm se miden 5 miliGaus

  FRECUENCIA: 100 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:

  A 40 cm se miden 5 miliGaus


 FRECUENCIA: 10 Hz ONDA CUADRADA 10% DE ANCHO DE PULSO:

 A 60 cm se miden 5 miliGaus



CONCLUSIONES:

LA POTENCIA EN FORMA DE CAMPO MAGNETICO SUMINISTRADA POR LA BOBINA DEPENDE DE DIVERSOS FACTORES:
- A MAYOR INDUCTANCIA MAYOR POTENCIA (se utiliza entre 2 mH y 10 mH).
- A MAYOR VOLTAJE DE ALIMENTACIÓN DE LOS MOSFETS MAYOR POTENCIA.
- A MAYOR ANCHO DE PULSO (DUTY CICLE) DE LA ONDA CUADRADA MAYOR INTENSIDAD EN LA BOBINA.
- A MAYOR FRECUENCIA MAS SE CALIENTA LA BOBINA.
- A MAYOR ANCHO DE PULSO MAS SE CALIENTA LA BOBINA (no sobrepasar el 10%).
- LA BOBINA GRANDE GENERA MUCHO MAYOR CAMPO MAGNETICO QUE LA PEQUEÑA.
- LA BOBINA GRANDE SE CALIENTA MUCHO MENOS QUE LA BOBINA PEQUEÑA.
- A MAYOR TIEMPO DE FUNCIONAMIENTO LA BOBINA SE CALIENTA MAS.
