RIFE

SISTEMA EXPERIMENTAL DE PLASMA - RIFE

DESCARGO DE RESPONSABILIDADES:
Esta máquina está destinada únicamente a Fines Experimentales y de Investigación. No se pretende como un dispositivo médico. El Autor no se hace responsable de este tipo de uso y también no se hace responsable de ninguna manera por la forma en que se utiliza por parte de terceros o cualquier consecuencia de los mismos, los experimento deben realizarse en Jaulas de Faraday para aislamiento de RF.


Este circuito desarrolla extremadamente altos Voltajes en sus terminales de Salida, voltajes de entre 1 KV y 2 KV, pudiendo llegar los picos hasta 6KV o más. Este circuito puede ser Extremadamente Peligroso y sólo puede ser construido por Personas cualificadas y/o con Experiencia.



AMPLIFICADOR "PA3"

El Sistema esta Basado en el Amplificador de Modulación de Portadora "PA3" de Ralph:

http://rife-beam-ray.com/pa3.htm

http://rife-beam-ray.com/products.htm

El Amplificador "PA3" tiene una entrada para "Modulación" que acepta Señales de Pulsos de Onda Cuadrada (TTL), Onda Senoidal u Onda Triangular, la cual Modula la Portadora de 3,1 MHz (generada por el Cristal de Cuarzo), utiliza dos voltajes de alimentación (uno de 18Vc para la electrónica general y el otro paras la etapa Amplificadora de Potencia que puede variar entre 20Vcc y 170Vcc) y dispone de una Salida (impedancia 50 ohmios) hacia el Tubo de Plasma.

ESQUEMA TÍPICO DE CONEXIONADO DE RALPH:

TABLA CONVERSIÓN CABLES AWG (#) a mm:

MEDICIONES CON CARGA RESISTIVA DE CARBON (No Inductiva) DE 50 Ohmios

carga ficticia o resistencia de carga de 50 Ohmios Aprox. para probar el Amplificador:

 se sueldan en paralelo 10 resistencia de 470 ohmios 2W que nos dará aproximadamente la carga de 50 ohmios.

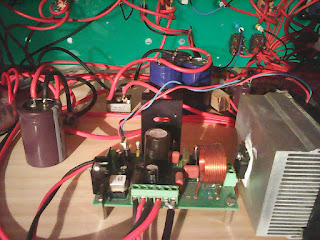

El disipador de Calor del primer Mosfet ha sido sustituido por otro de mayor tamaño debido a que se calienta bastante, el conjunto disipador con ventilador del Mosfet de Potencia (Salida) se ha utilizado Reciclado de un "PC" y se han sustituido las clavijas que van al circuito (solo se utiliza el cable Rojo y Negro).

 Montaje de prueba del "PA3" con Voltaje de Alimentación común para el circuito General y el de Potencia (puenteadas las entradas de Vcc):

para las pruebas se ha utilizado el mismo voltaje (20Vcc) para ambos circuitos (circuito modulador - mosfet preamplificador y circuito mosfet amplificador) del "PA3"

 Prueba con la carga (las pruebas se han realizado con voltaje bajo de 20 Vcc en el Mosfet de Potencia):

la resistencia de 50 ohmios se calienta muchísimo durante las pruebas sobre todo dependiendo del ciclo de trabajo de la onda cuadrada de entrada

MEDICIONES:

Generador de Señal (100 Hz 63% Duty Cicle)

En Amarillo se ve la Señal de Salida en la Carga Ficticia de 50 ohmios.

En azul se ve la señal de entrada al amplificador "PA3" de baja frecuencia (la señal azul se ve distorsionada por la inducción de la señal de Salida, en realidad corresponde a una onda cuadrada).

Señal Senoidal de Portadora de 3,1 MHz:



 MODULACION DE LA PORTADORA SENOIDAL DE 3,1MHz CON BAJA FRECUENCIA

 100Hz - 1% ancho de pulso:

100Hz - 5% ancho de pulso:

100Hz - 10% ancho de pulso:

100Hz - 30% ancho de pulso:

100Hz - 50% ancho de pulso:

100Hz - 63% ancho de pulso:

100Hz - 90% ancho de pulso:

100Hz - 95% ancho de pulso:

al 97% de ancho de pulso el sistema se viene abajo.

Señales con 12Vcc al pre-amplificador:

Señales con 18Vcc al pre-amplificador:

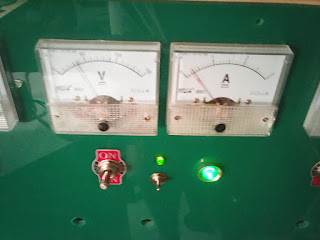

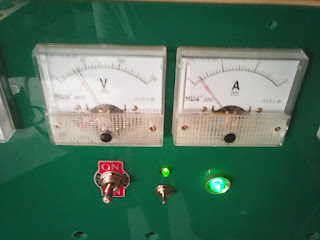

CUADRO DE MANDOS Y ELEMENTOS

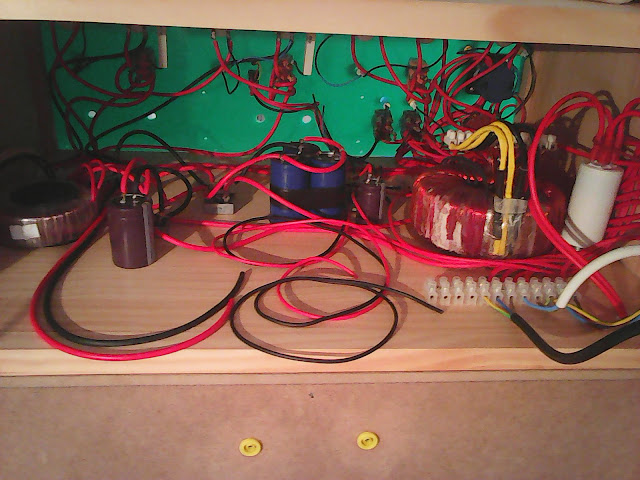

los diferentes Voltajes se obtienen del Sistema de Bobinados del Transformador Toroidal con sus respectivos Diodos y condesadores Electrolíticos de Rectificado de CA a CC


cables de alimentación (18 Vcc y Variable 30-170 Vcc) al "PA3":


conexionado del "PA3":



CABLES COAXIALES:

RG213 para Condensador de acoplamiento del Secundario de la Bobina elevadora de HV.
RG58 para conexión entre conector chasis trasero y la Bobina elevadora de HV.
RG174 para conexión entre la salida del "PA3" y el conector del chasis trasero.


Montaje del Conector Coaxial en el panel trasero para la Entrada de Señal Moduladora :


conector coaxial (derecha) para la entrada de Señal Moduladora del Generador de Frecuencias al "PA3":

conector cable coaxial:

se aprieta con fuerza el cable y se rosca a la vez

se recorta con tijeras la malla sobrante

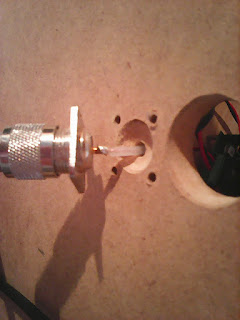

Montaje del Conector Coaxial para la Salida Señal del "PA3" a la Bobina:

la masa va conectada a uno de los 4 tornillos metálicos roscados del conector hembra




conector coaxial (izquierda) de Salida de Señal del "PA3" a la Bobina

cable coaxial  (izquierda) de 50 ohmios de Impedancia para la Salida de Señal del "PA3"


cable coaxial de 2m de longitud

CONSTRUCCIÓN DE LA BOBINA ELEVADORA DE HV

Esta es una Bobina Tesla Clásica de acoplamiento por Aire y tiene la función de multiplicar el Voltaje recibido en el bobinado Primario desde el "PA3" y transmitirlo al Bobinado Secundario que va conectado al Tubo de Plasma.

Material:

• Tubo PVC Blanco de 4 cm de diámetro.
• Cable Rígido de Cobre Plastificado de 2.5 mm de sección para la Bobina Primaria.
• Cable de Cobre Esmaltado de 1 mm de sección para la Bobina Secundaria.
• 3 regletas de conexión.
• Cable Coaxial de RG213 de 50 ohmios de Impedancia.
• 2 m de cable coaxial  RG58 de 50 ohmios de Impedancia.
• 2 condensadores de 2300 pF de Mica 500V.
• Cable Rígido de 2.5 mm de cobre y Conectores.

11 espiras de bobinado Primario.

93 espiras de bobinado Secundario.

tubo PVC 4 cm:

se realizan 1 agujero a 5 cm de cada extremo del tubo de 1 mm de diámetro con la "dremel"

se introduce por uno de los agujeros 10 cm del cable esmaltado:

se dobla por dentro contra la pared interior y se tensa hasta que quede fijo (también se puede poner cinta para sujetarlo), a continuación se empieza a bobinar

---------------------
otro método de sujeción del cable esmaltado para empezar a bobinar (este es mas efectivo) es hacer 2 agujeros e introducir el cable por el interior de un agujero y sacarlo por otro agujero, presionar el cable hacia el interior del tubo para que quede plano y tenso contra la superficie del tubo antes de empezar a arrollar las espiras:



---------------------

se dobla 90º el cable con fuerza sobre la curva del tubo y se empieza a enrollar manualmente con firmeza

se puede hechar una gota de pegamento sobre el agujero para que quede mas fijo

a las pocas vueltas se pone una tira pequeña de cinta adhesiva de papel con el fin de fijar los primeras espiras en el tubo (si aflojas la tensión del cable, se desenrolla)

con la uña del dedo gordo se van ajustando las espiras y apretando

se van colocando diversas tiras pequeñas de cinta adhesiva de papel

al terminar las 93 espiras se introduce 10cm de cable por el otro agujero y se tensa doblándolo por debajo

se aplica cola de carpintero en los dos extremos de los agujeros y se deja secar con el fin de fijar el bobinado tensado

también se puede aplicar cola de carpintero alrededor de los extremos del bobinado y se deja secar

se retiran con cuidado los trozos de cinta adhesiva y se limpia la bobina con disolvente universal

se aplica varias capas de Barniz de aislamiento para bobinados y se dejan secar

así las espiras quedan bien fijadas al Tubo

se hacen dos agujeros de 1 mm en cada extremo de tubo

el cable esmaltado se saca por el agujero

se quita el barniz rojo aislante del cable esmaltado dejando 1 cm sin quitar

 se hace una coca con el cable

se atornilla la regleta de empalmes en el otro agujero con tornillo de Latón (no alteran el flujo magnético)

regletas de conexión de la Bobina Secundaria

se sujeta con tornillos de Latón la regleta de conexión de la Bobina Primaria y condensadores de Mica

cable de 2.5 mm para el bobinado Primario:

se arrollan 11 espiras juntas y con fuerza

se hace un nudo centrado en la bobina para apretar las espiras

se conecta el bobinado Primario a la regleta

CONDENSADORES DE MICA:

El Condensador sirve para acoplar la capacidad entre la Bobina Primaria y la longitud del Cable Coaxial ( 50 ohmios de Impedancia) que une el Amplificador "PA3" con la Bobina Primaria.

Si todo el sistema está Acoplado se evitaran lo máximo posible las Ondas Estacionarias (ondas reflejadas), cuanto mas ondas estacionarias mayor perdida de Potencia en el Tubo y sobrecalentamiento del Circuito, pudiendo llegar a destruir el Mosfet de Potencia..

se conecta uno o dos condensadores en Serie de 2200 pF 500V de Mica:

pueden ir 1 o 2 condensadores en serie según la Longitud del Cable Coaxial Utilizado.

conexión del cable entre el "PA3" y la Bobina:

2 m de cable coaxial RG58 (50 ohmios de Impedancia)

los tacos de madera se utilizan para elevar el conjunto de la Bobina con el fin de facilitar la disipación de Calor generada en la Bobina

CONDENSADOR DE ACOPLAMIENTO ENTRE EL TUBO DE PLASMA Y EL BOBINADO SECUNDARIO

Este es una Adaptación Casera de un Condensador de Alto Voltaje cuya misión poner en Resonancia la Bobina Secundaria con el Tubo según las características de este y así obtener el Máximo Voltaje en la Bobina Secundaria.

Se utiliza cable Coaxial RG213 (de Alto Voltaje de 1 cm aproximado de diámetro exterior) de 50 ohmios de Impedancia:

el condensador de alto voltaje está formado por el cable activo central de cobre y la malla de cobre con su respectivo aislante entre ellos (hay que tener en cuenta que en la bobina secundaria pueden generarse más de 2000 V)

la longitud dependerá del tipo de Tubo.

se pela con cuidado 1,5 cm de la capa exterior negra en ambos extremos del cable

se suelda la coca del cable azul de 2,5 mm de diámetro a la malla

se pela 1,5 cm de malla , se pela 3 mm del aislante blanco dejando el cable activo

se suelda la coca del cable azul de 2,5 mm de diámetro al cable activo central

 se deja una separación entre el activo y la malla en ambos extremos con el fin de que no salten arcos de alto voltaje entre los dos elementos.

se recorta la malla que excede:

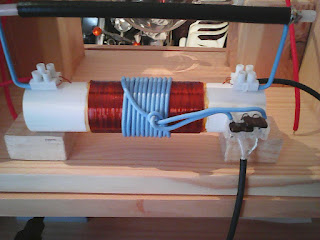

BOBINA TERMINADA:

TIPOS DE TUBOS:

http://www.ebay.at/usr/tyroneneumann

http://billsplasmatubes.com/

http://www.absolutelyneon.com/additional-services

http://odeconica.narod.ru/listeng.htm

Los Tubos son los encargados de Irradiar las Frecuencias a través de la Ionización Interna de las Partículas de los Gases con los que esta lleno el tubo, aportando también el Espectro Energético del Gas

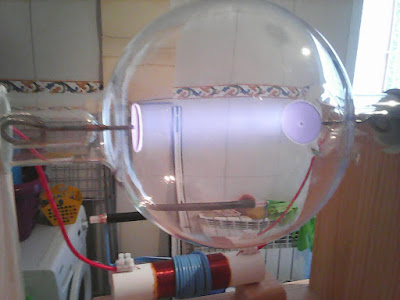

Arriba Tubo Phanotros 8" con Gas Helio (electrodos Internos), 150 W máximo - 1.5 A.
En el Centro Tubo de cristal de Cuarzo con Gas Argón (electrodos Externos), 100 W máximo - 1 A.
Abajo Tubo Phanotron Tipo Original con Gas Helio (electrodos Internos), 50 W máximo - 0.5 A.

El Tubo Phanotron Tipo Original (abajo) es un tubo delicado desde el punto de vista de la Potencia Máxima a la que puede ser sometido debido a su diseño y a la distancia muy corta entre sus Electrodos circulares internos.

MUCHA PRECAUCIÓN:
los Tubos van rellenos de Gas (helio, argón,...) si se sobrepasa la Potencia Máxima de Funcionamiento se produciran Descargas de Arco sobre la Superficie Interna del Tubo, quemando y oscureciendo el Tubo

NOTAS IMPORTANTES:
Hay que tener en cuenta que el Ancho de Pulso (Duty Cicle) de la señal de Onda Cuadrada Moduladora del Generador de Frecuencias va a Influir Directamente en la  Potencia Consumida por el Tubo, es decir con un ancho de Pulso del 90% se genera más del doble de potencia consumida por el Tubo que a anchos de pulso bajos.
También hay que tener en cuenta que Frecuencias Bajas (menos de 10  Hz y sobre todo de 4 Hz hacia abajo) el consumo de Potencia Aumenta Considerablemente y la posibilidad de quemar la superficie interna del tubo es enorme.

El Voltaje (HV) necesario para conducir un Tubo está relacionado directamente con la Presión (Tor) del Gas con el que ha llenado el Tubo (a mayor presión mayo voltaje necesitaremos).

Los Tubos pueden ser con Electrodos Internos o con Electrodos tipo Anillo Externo, con los electrodos internos se necesita Menor Voltaje (menor potencia) para excitar al Tubo que los que llevan electrodos externos.

Los Tubos como el Phanotron Estandar Rife llevan dos electrodos circulares internos muy juntos, cuanto mas juntos los electrodos estén se corre mas peligro de quemarse el Tubo si se sobrepasa la Potencia.

Los Tubos que se excitan con electrodos externos duran mas tiempo ya que no se queman los electrodos internos con el tiempo y el exceso de potencia.

Por ejemplo los Tubos de Cuarzo con electrodos externos necesitan mas de 10 KV para excitarlos.

Los Tubos necesitan un Voltaje Inicial mas elevado para arrancar, luego se puede bajar el voltaje y siguen conduciendo.

Para una conducción a bajo HV sobre los 2 KV, los tubos deben de ir con una presión de Vacío alrededor de 1 Tor, entonces se logra generalmente una buena iluminación del Tubo.

Hay Tubos con altas presiones (superiores a los 50 tor) que , estos tubos necesitan mucho mas alto voltaje (generalmente superior a 10 KV), estos tubos se iluminan poco debido a la densidad del interior, su forma de conducir es creando finos canales iluminados, dichos canales de conducción son ondulados sobre la superficie interna del tubo y varían en forma y número con la frecuencia aplicada.

PRUEBAS:

Las Pruebas se han realizado a 1000 Hz y un 20% de ciclo Util de trabajo (Duty Cicle):

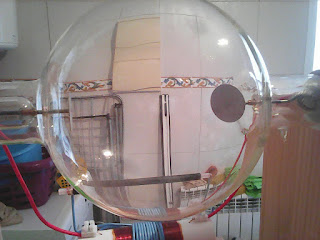

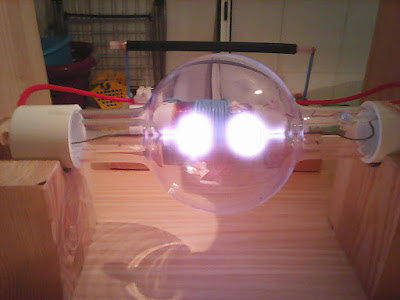

PRUEBAS CON EL TUBO PHANOTRON DE 8"

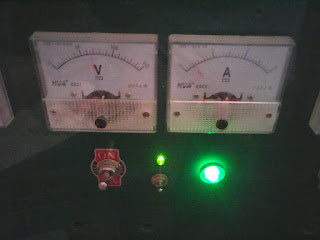

70V alimentación del "PA3":

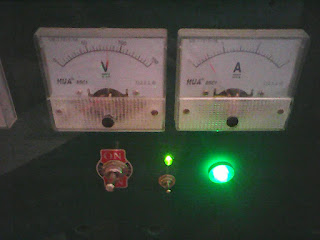

80V alimentación del "PA3":

95V alimentación del "PA3":

con 2 condensadores de 2200 pF en Serie (=1100 pF) con la Bobina Primaria




30V alimentación del "PA3":



70V alimentación del "PA3":



80V alimentación del "PA3":




con 1 condensador de 2200 pF en serie con la Bobina Primaria




30V alimentación del "PA3":



70V alimentación del "PA3":




sin condensadores (entrada directa)

una forma de saber cual es el condensador/es o ninguno a utilizar para lograr la mayor transferencia de Potencia al Tubo de Plasma es hacer pruebas como las anteriores.

La Mayor Transferencia de Potencia se logra con el Acoplamiento Directo si ningún Condensador.

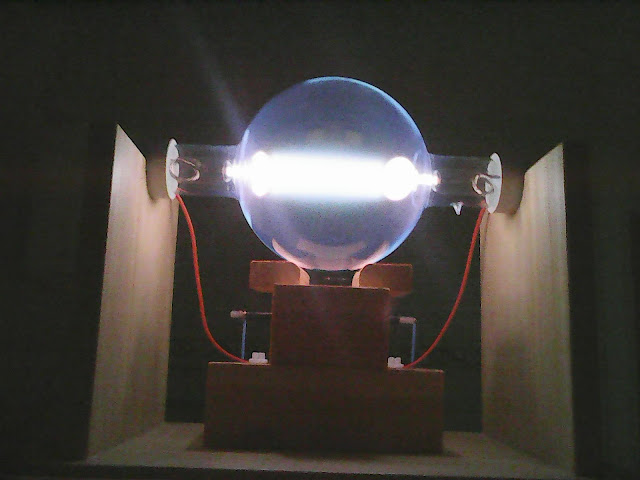

PRUEBAS CON EL TUBO '39 PHANOTRON

30V alimentación del "PA3":



70V alimentación del "PA3":




con 1 condensador de 2200 pf en serie con la Bobina Primaria



30V alimentación del "PA3":



70V alimentación del "PA3":




sin condensadores (entrada directa)


La Mayor Transferencia de Potencia se logra con 1 Condensador de 2200 pF en Serie con la Bobina Primaria.



PRUEBAS CON TUBO ARGÓN - NEÓN

40 Vcc:





70 Vcc:



90 Vcc:








CON ELECTRODOS EXTERNOS



40 Vcc:


70 Vcc:


90 Vcc.


Señal a 20 cm del tubo medida con la punta del Osciloscopio:


Señal cerca del cuerpo medida con la punta del Osciloscopio:


Señal en contacto con el cuerpo medida con la punta del Osciloscopio:
