SISTEMA RIFE BASADO EN EL DISEÑO DE AUBREY SCOON
LOS DISEÑOS SON DE "ALTA TENSIÓN" Y DE "MUY ALTA TENSIÓN" Y SE DEBEN TOMAR TODAS LAS PRECAUCIONES, EN LOS CIRCUITOS DE ALTA TENSIÓN NUNCA TOCAR NI ACERCAR LAS MANOS A CUALQUIER ELEMENTO CONDUCTOR MIENTRAS ESTE FUNCIONANDO (SIEMPRE LLEVAR GUANTES AISLANTES APROPIADOS A LA TENSIÓN A MANEJAR).
SI TIENE CUALQUIER PROBLEMA DE CORAZON O USA MARCAPASOS ABSTÉNGASE DE EXPERIMENTAR CON ESTOS CIRCUITOS.
SI TIENE CUALQUIER PROBLEMA DE CORAZON O USA MARCAPASOS ABSTÉNGASE DE EXPERIMENTAR CON ESTOS CIRCUITOS.
SI SE APROXIMA CUALQUIER MATERIAL CONDUCTOR O NO CONDUCTOR CON LIGERA HUMEDAD EN CIRCUITOS DE ALTA TENSIÓN SALTAN ARCOS DE ALTA O MUY ALTA TENSIÓN HACIA LA PARTE DEL CUERPO MÁS CERCANA.
"OJO" MUCHA PRECAUCIÓN
NO APTO PARA PERSONAL SIN CONOCIMIENTOS-TITULACIÓN EN MANEJO DE TENSIONES, ALTA TENSION Y MUY ALTA TENSIÓN,
CUALQUIER UTILIZACIÓN DE ESTOS CIRCUITOS QUEDA SOLAMENTE BAJO SU ÚNICA RESPONSABILIDAD, SI TIENE LA MÁS MÍNIMA DUDA O NO TIENE LOS CONOCIMIENTOS ADECUADOS NO EXPERIMENTE CON ÉL.
GENERADOR DE FRECUENCIAS (Arduino Mega + AD9850) + MODULO DE POTENCIA:
GENERADOR DE FRECUENCIAS CON MÚLTIPLES SALIDAS DISEÑADO PARA APORTAR EL TIPO DE SEÑAL DE ONDA CUADRADA ALTERNA CON PORTADORAS SELECCIONABLES:
INFORMACIÓN:
https://web.archive.org/web/20040419011439/http://www.scoon.co.uk/Electrotherapy/Rife/Machine/fm2.pdf
https://www.rife.de/scoon_website.html
http://library.abundanthope.org/index_htm_files/rifeinstrumenthistory.pdf
http://www.nvtronics.org/main/viewtopic.php?f=62&t=432&p=2623&hilit=aubrey#p2623
ESQUEMA AUBREY SCOON:
http://w5jgv.com/downloads/fm2.pdf
ESQUEMAS DEL DISEÑO:

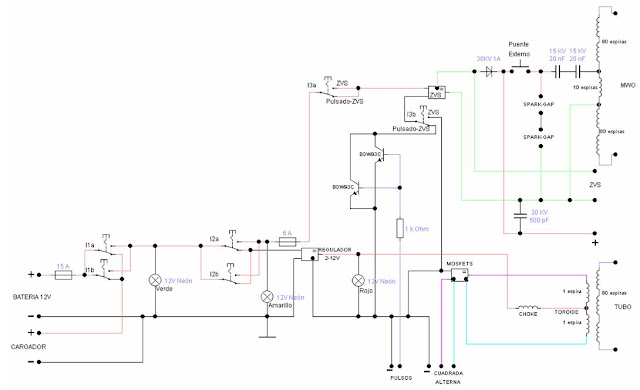

ESQUEMA GENERAL DEL DISEÑO RIFE PORTATIL + ZVS MWO PORTATIL + TUBO DE PLASMA MODULADO CON ZVS PORTATIL:
MODULADOR INTEGRADO EN EL GENERADOR DE FRECUENCIAS CON ARDUINO MEGA+AD9850 DISEÑADO SOBRE PISTAS DE COBRE
(circuito montado en el generador de frecuencias programable):
EL INTEGRADO 7400 DEBE DE SER 74HCT00
ETAPA DE POTENCIA CON MOSFETS:
BOBINADO DEL NÚCLEO TOROIDAL:
PRIMARIO: 1 + 1 ESPIRAS.
SECUNDARIO: 80 ESPIRAS
NÚCLEO MAGNÉTICO:
MODELO N30: 5400nH
http://es.rs-online.com/web/p/products/2120803/
Se envuelve con varias capas el Núcleo de Ferrita para que los cables del Bobinado se asienten bien y halla menos corriente parasitarias:
se arrolla el cable aproximado en el pasador de plástico:
se empieza a arrollar el cable de cobre de 0.8 o 1 mm pasandolo por el interior de toroide:
así sucesivamente hasta llegar a las 82 vueltas
se deja una separación mínima de un 1 mm entre las dos puntas
TOROIDE BOBINADO CON 2 SECUNDARIOS INDEPENDIENTES Y DOS VOLTAJES:
Este Toroide ha sido envuelto con cinta de fibra de teflón y consta de un Primer devanado (130 espiras aproximadamente, las espiras que quepan físicamente en el toroide, dejando 1 cm de separación entre los extremos de los cables
se vuelve a poner una capa doble de cinta de teflón para aislar el primer devanado del segundo devanado (que constará de unas 80 espiras aproximadamente):
se bobina el segundo devanado con el mismo método que el primero:
cada extremo del nuevo devanado se deja 1 cm de separación del hilo del primer devanado
con este sistema de dos bobinados secundarios se obtienen dos voltajes pp diferentes (2000V aprox y 3000v aprox.)
PARA EL FUNCIONAMIENTO SÓLO SE NECESITA EL BOBINADO DE 80 ESPIRAS, SEA CON UNO O DOS BOBINADOS SE VUELVE A FORRAR CON CINTA DE FIBRA DE VIDRIO O DE TEFLON, SOBRE ESTE CAPA AISLANTE IRÁ EL BOBINADO PRIMARIO DE 1+1 ESPIRAS.
PLACA DE POTENCIA:
Montaje en la Placa de los Transistores de Potencia:
los 2 transistores de los extremos y la regleta de la izquierda no corresponde al diseño en cuestión
como el consumo del circuito puede superar los 10A se han utilizado doble sistema de Pistas de cobre y a la vez se le aplica con el soldador una espesa capa de estaño:
se debe poner un Gran Disipador de Temperatura a los Mosfets y un Ventilador:
como los Transistores Mosfets son propensos a fundirse por Sobreintensidad se opta por un sistema de regletas para su mejor Sustitución

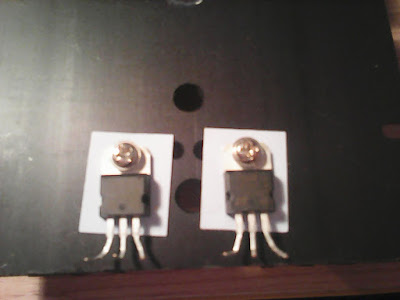

los transistores deben de llevar una goma de silicona de alta temperatura o de mica para su aislamiento del disipador y para no hacer cortocircuito entre los dos transistores.
la placa de abajo es la que corresponde a este diseño
en esta foto el Transformador Toroidal consta de 2 Salidas para elevación de voltaje:
el Bobinado Primario consiste en 2 espiras, una para cada salida de los Transistores.
El circuito consume muchos amperios (dependiendo del voltaje de alimentación) ya que los primarios de 1+1 espiras tienen una resistencia prácticamente de 0 ohmios. Se ajusta el módulo para que no pase de los 10A de consumo máximo, según la frecuencia y sobre todo del ancho de pulso de la onda cuadrada los amperios pueden elevarse considerablemente hasta mas de 20A consiguiendo que los Mosfets se fundan fácilmente, esto se evita con el convertidor limitando el consumo y bajando el voltaje a menos de 12V.
Para el correcto funcionamiento del circuito se necesita una Fuente de Voltaje Regulable o Fija que aguante muchos Amperios y poner un filtro para evitar la radiofrecuencia de vuelta hacia la Fuente de Alimentación, por eso he optado por poner una batería de 12V y de 7A hacia arriba (con batería de 6V tambien podria funcionar, dependiendo del tubo de plasma a utilizar) que aguantan bastante bien.
El convertidor DC-DC tiene que ser de voltaje descendente para funcionar con voltajes de menos de 12V de la Batería, el voltaje optimo está sobre los 7,5 voltios.
Abajo se ve el convertidor descendente (BOOST DOWN) DC-DC (de 12V de la Bateria hacia abajo) con limitador de Intensidad:
El circuito consume muchos amperios (dependiendo del voltaje de alimentación) ya que los primarios de 1+1 espiras tienen una resistencia prácticamente de 0 ohmios. Se ajusta el módulo para que no pase de los 10A de consumo máximo, según la frecuencia y sobre todo del ancho de pulso de la onda cuadrada los amperios pueden elevarse considerablemente hasta mas de 20A consiguiendo que los Mosfets se fundan fácilmente, esto se evita con el convertidor limitando el consumo y bajando el voltaje a menos de 12V.
Para el correcto funcionamiento del circuito se necesita una Fuente de Voltaje Regulable o Fija que aguante muchos Amperios y poner un filtro para evitar la radiofrecuencia de vuelta hacia la Fuente de Alimentación, por eso he optado por poner una batería de 12V y de 7A hacia arriba (con batería de 6V tambien podria funcionar, dependiendo del tubo de plasma a utilizar) que aguantan bastante bien.
El convertidor DC-DC tiene que ser de voltaje descendente para funcionar con voltajes de menos de 12V de la Batería, el voltaje optimo está sobre los 7,5 voltios.
Abajo se ve el convertidor descendente (BOOST DOWN) DC-DC (de 12V de la Bateria hacia abajo) con limitador de Intensidad:
El convertidor DC-DC debe de ser de mas de 10A
Los Potenciometros de Ajuste de Voltaje y Corriente del Convertidor han sido sustituidos por Potenciometros Externos en el Frontal de la Caja.
Se necesitará un ventilador en la parte superior para refrigerar el convertidor y el disipador de los Mosfets que se calientan mucho.
Por la experiencia cuando no se tiene cuidado con el voltaje aplicado, la limitación de corriente, la frecuencia y sobre todo el ancho de pulso de la señal moduladora, se funden los transistores.
CHOKE AL POSITIVO DE LA BATERIA:
su misión es la actuar como Filtro para no dejar pasar la Alta Frecuencia a la Alimentación.
Frontal.
Se ha añadido un Ventilador de 12V reciclado de una Fuente de Alimentación de PC para refrigerar el Disipador de los Mosfets y del convertidor DC-DC:
el ventilador va conectado entre Masa (-) y el conmutador de Activación del Sistema Rife
se ha adaptado parte de la carcasa Fuente de Alimentación de PC para la sujeción al frontal de la caja.
a la izquierda el conector de jack estéreo para la señal de Doble Canal mas Masa:
a la derecha conector BNC para entrada de señal de pulso cuadrado para gobernar el sistema de "ZVS".
prueba de iluminación del Tubo de Plasma:

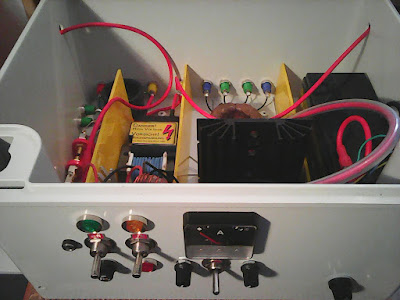

EL EQUIPO ACABADO:
MEDICIÓN DE SEÑALES:
Señal a 20 cm del tubo medida con la punta del Osciloscopio:
Señal cerca del cuerpo medida con la punta del Osciloscopio:
Señal en contacto con el cuerpo medida con la punta del Osciloscopio:
VIDEOS:
