EXPERIMENTOS CON TUBOS DE PLASMA - RAYO VIOLETA

LUZ CROMÁTICA:

COLOR TÍPICO DE GASES AL SE EXCITADOS CON ALTO VOLTAJE:

TUBOS EXCITADOS EN LA PROXIMIDAD DE UNA BOBINA TESLA:

Los Tubos cuando se excitan con Corriente Alterna de HV se iluminan por igual en sus extremos, cuando es por Corriente Continua de HV se ilumina mucho mas el extremo conectado al Polo Negativo.

Para los Experimentos se ha extraído el Mecanismo de un Rayo Violeta Antiguo y se ha montado en el frontal de mandos junto a un sistema rotativo de selección de diferentes condensadores.

en el mueble se ha adaptado una bobina cliqueadora de un antiguo rayo violeta con sistema de condensador variable selectivo por conmutador rotativo y una bobina Tesla en el compartimento de abajo.


ELEMENTOS DE UNA VARITA RAYO VIOLETA:

CUADRO DE MANDOS:

en el centro regulación de separación del Spark-Gap, Potencia y a la derecha Selector de Condensadores.

ADAPTADOR CON PIE DE MADERA PARA TUBOS DE RAYOS VIOLETA Y ESFERAS CON GAS (diametro para casquillo de rayo violeta):

terminal interno de contacto para los tubos:

SISTEMA DE MEDICIÓN DE PRESIÓN:

1 ATMÓSFERA DE PRESIÓN (presión del aire normal) EQUIVALE A 760 Torr.
UN TUBO LLENO DE AIRE NORMAL TENDRÍA 760 Torr.
1 Torr EQUIVALE A 1mmHg
SI VAMOS SACANDO AIRE DISMINUYEN EL VALOR DE PRESIÓN EN Torr.
EL GRADO DE VACÍO SE PUEDE MEDIR EN Torr O mmHg Y ES INVERSO AL VALOR.
LOS TUBOS DE VACÍO DE LOS RAYOS VIOLETA ESTABA ENTRE 1 Torr y 0.14 Torr.
EL VACÍO QUE USABAN LOS TUBOS DE RAYOS-X ESTABA ABAJO DE 0.03 Torr o mmHg.

COLOR DE TUBO DE VACIO (cuanto mayor vacío mas blanquecino):

http://www.twotowers.com/violet_ray/documentation.html

IMÁGENES CON ELECTRODO DE VACÍO TÍPICO DE UN RAYO VIOLETA:

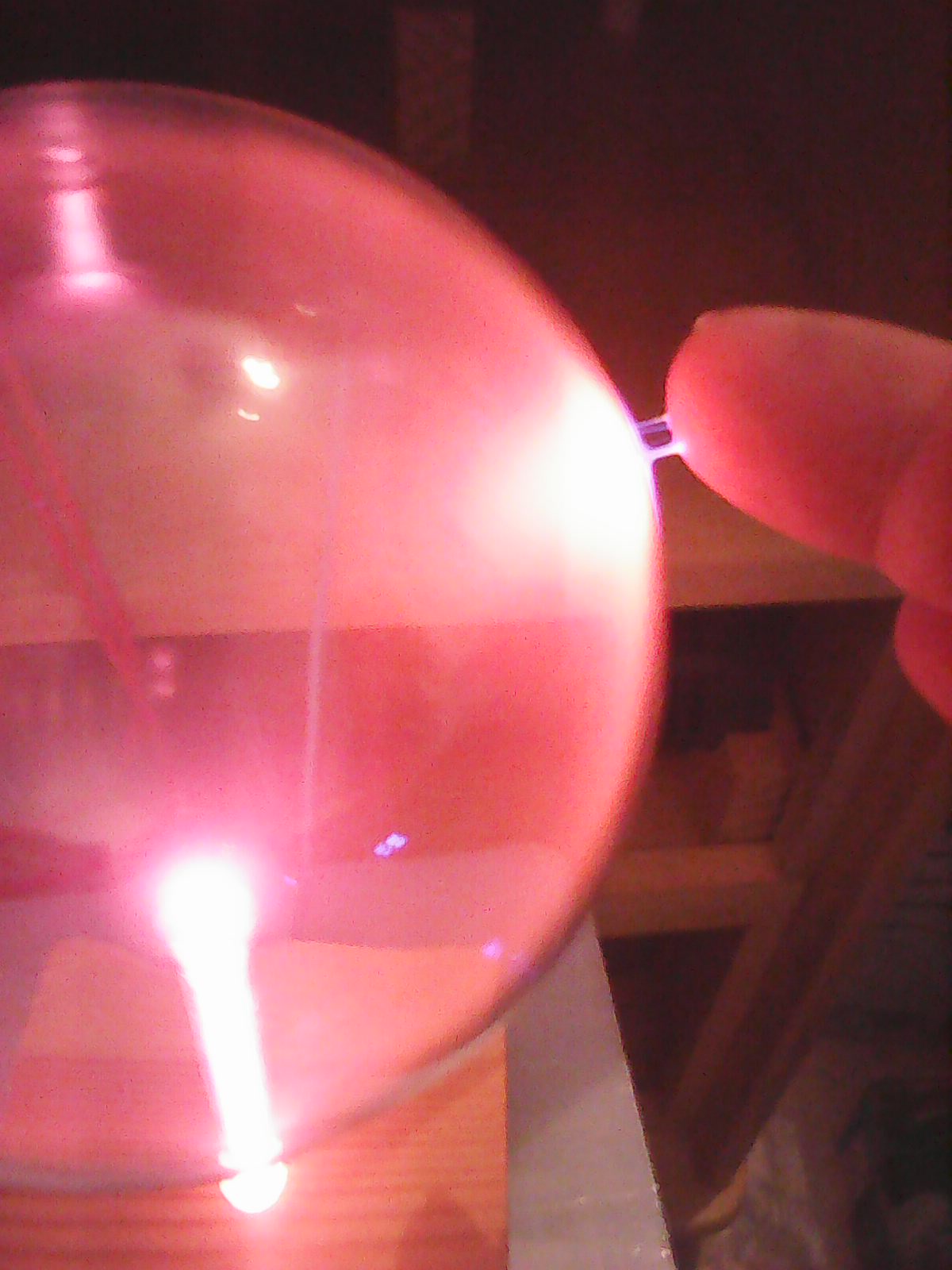

IMÁGENES CON ESFERA DE 10cm DE DIÁMETRO RELLENA CON GAS "NEÓN" A 2 Torr DE PRESIÓN:

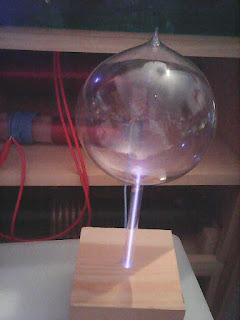

IMAGENES CON ESFERA DE 10cm DE DIÁMETRO RELLENA CON GAS "XENÓN" A 15 Torr DE PRESIÓN:

UNA DE LAS CARACTERÍSTICAS DEL GAS XENÓN ES LA DE CREAR CANALES IONIZADOS (LINEAS BLANCAS-VIOLETAS) DESDE EL ELECTRODO DE CONTACTO HASTA CUALQUIER PUNTO DE LA SUPERFICIE DE LA ESFERA.

LAS ESFERAS HAN SIDO COMPRADAS EN:

http://stores.ebay.com/Geisslerroehren?_trksid=p2047675.l2563

TUBOS:
http://www.amazing1.com/spectrum-tubes.html

-----------------------------------------------------------------------------------

ESPECTROSCOPIA DE LOS GASES:

Ya sabemos que cuando hacemos pasar la luz a través de un prisma óptico se produce el efecto llamado dispersión que consiste en la separación de las distintas longitudes de onda que forman el rayo incidente.

La luz blanca produce al descomponerla lo que llamamos un espectro continuo, que contiene el conjunto de colores que corresponde a la gama de longitudes de onda que la integran.

Sin embargo, los elementos químicos en estado gaseoso y sometidos a temperaturas elevadas producen espectros discontinuos en los que se aprecia un conjunto de líneas que corresponden a emisiones de sólo algunas longitudes de onda. El siguiente gráfico muestra el espectro de emisión del Na (sodio):

El conjunto de líneas espectrales que se obtiene para un elemento concreto es siempre el mismo, incluso si el elemento forma parte de un compuesto complejo, y cada elemento produce su propio espectro diferente al de cualquier otro elemento. Esto significa que cada elemento tiene su propia firma espectral.
Si hacemos pasar la luz blanca por una sustancia antes de atravesar el prisma sólo pasarán aquellas longitudes de onda que no hayan sido absorbidas por dicha sustancia y obtendremos el espectro de absorción de dicha sustancia. El gráfico siguiente muestra el espectro de absorción del sodio:

Observa que el sodio absorbe las mismas longitudes de onda que es capaz de emitir.

http://herramientas.educa.madrid.org/tabla/espectros/espectros6.swf

ESPECTRO CROMÁTICO DE LOS GASES
