OSCILADOR EXPERIMENTAL DE ONDAS MULTIPLES II


POR CORTESIA DE "MARCELO" Y "DANIEL" DE ARGENTINA

EN ESTA SEGUNDA PARTE SOBRE EL OSCILADOR EXPERIMENTAL DE ONDAS MÚLTIPLES SE HA MEJORADO LA POTENCIA CAMBIANDO LA BOBINA DE AUTO POR UN "ZVS + FLYBACK".



LOS DISEÑOS SON DE "ALTA TENSIÓN" Y DE "MUY ALTA TENSIÓN" Y SE DEBEN TOMAR TODAS LAS PRECAUCIONES, EN LOS CIRCUITOS DE ALTA TENSIÓN NUNCA TOCAR NI ACERCAR LAS MANOS A CUALQUIER ELEMENTO CONDUCTOR MIENTRAS ESTE FUNCIONANDO (SIEMPRE LLEVAR GUANTES AISLANTES APROPIADOS A LA TENSIÓN A MANEJAR).
SI TIENE CUALQUIER PROBLEMA DE CORAZON O USA MARCAPASOS ABSTÉNGASE DE EXPERIMENTAR CON ESTOS CIRCUITOS.
SI SE APROXIMA CUALQUIER MATERIAL CONDUCTOR O NO CONDUCTOR CON LIGERA HUMEDAD EN CIRCUITOS DE ALTA TENSIÓN SALTAN ARCOS DE ALTA O MUY ALTA TENSIÓN HACIA LA PARTE DEL CUERPO MÁS CERCANA.
"OJO" MUCHA PRECAUCIÓN
NO APTO PARA PERSONAL SIN CONOCIMIENTOS-TITULACIÓN EN MANEJO DE TENSIONES, ALTA TENSION Y MUY ALTA TENSIÓN,
CUALQUIER UTILIZACIÓN DE ESTOS CIRCUITOS QUEDA SOLAMENTE BAJO SU ÚNICA RESPONSABILIDAD, SI TIENE LA MÁS MÍNIMA DUDA O NO TIENE  LOS CONOCIMIENTOS ADECUADOS NO EXPERIMENTE CON ELLOS.


ESQUEMA GENERAL:

el ajuste de Resonancia se consigue conexionando sobre las diferentes espiras del Primario.



EL CIRCUITO PUEDE SER OPERADO DESDE 110/220V AC POR EL TRANSFORMADOR CORRESPONDIENTE SEGÚN EL VOLTAJE DE LÍNEA.
TRANSFORMADOR DE 100W CON SALIDA DE 12V A 15V (según Potencia deseada).

PUENTE DE DIODOS 30A RECTIFICADOR DE AC - DC:

ZVS (OSCILADOR AUTORESONANTE DE ALTA FRECUENCIA):

CONEXIONADO CON EL FLY-BACK:
DOBLE DEVANADO DE 4 o 5 ESPIRAS DE CABLE DE 2-3mm

SE UTILIZAN 2 CONDESADORES DE 20 nF - 15 KV PUESTOS EN SERIE PARA OBTENER 10 nF DE CAPACIDAD TOTAL

EN ESTE DISEÑO SE HA AÑADIDO UN CONMUTADOR ROTATIVO DE 6 POSICIONES PARA PODER ATENUAR EL VOLTAJE DE SALIDA Y POR TANTO LA POTENCIA (ES OPCIONAL):

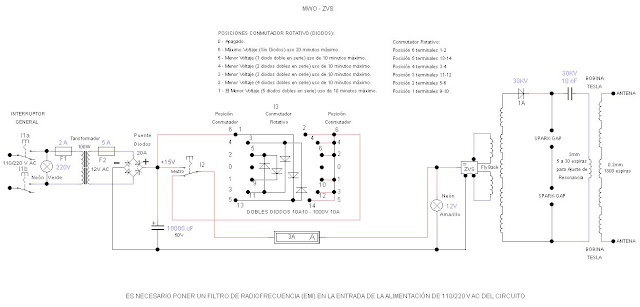

ESQUEMA GENERAL DEL CIRCUITO CON CONMUTADOR ROTATIVO CON DISMINUCIÓN DE POTENCIA POR DIODOS 10A10 (x2)

ESQUEMA GENERAL DEL CIRCUITO CON CONMUTADOR ROTATIVO CON DISMINUCIÓN DE POTENCIA POR DIODOS 10A10 (x2)  Y OPCIÓN DE MODULACIÓN EXTERNA (BDW32C):


La Bobina Secundaria se puede poner de 1800 espiras para mas Alto Voltaje, el ajuste de Resonancia se hace sintonizando con la Posición de Conexión sobre las espiras del Primario.


SE PUEDE UTILIZAR UNA BOBINA TIPO TESLA CON PRIMARIO Y SECUNDARIO DESACOPLADOS POR AIRE Y AISLADO EL SECUNDARIO DEL PRIMARIO POR RESINA.





EL PANEL TAMBIÉN MONTA UN CONMUTADOR PARA SELECCIONAR EL OSCILADOR EN MODO CONTINUO O PULSANTE (Se necesita circuito de Potencia aparte con entrada de Señal Extena), (OPCIONAL)


SE PONEN 2 DIODOS POR CADA SECCIÓN DE CONMUTACIÓN:

CONMUTADOR ROTATIVO DE 6 POSICIONES CON DOBLES DIODOS DE POTENCIA (OPCIONAL):
CON EL SISTEMA DE CONMUTACIÓN DE POTENCIA POR DIODOS NO SE DEBE FUNCIONAR MAS DE 15 MINUTOS (SE PUEDEN FUNDIR LOS DIODOS), EN LA POSICIÓN "6" QUE CORRESPONDE A VOLTAJE DIRECTO (NO PASA POR LOS DIODOS) PUEDE FUNCIONAR DE 20 A 25 MINUTOS MÁXIMO.

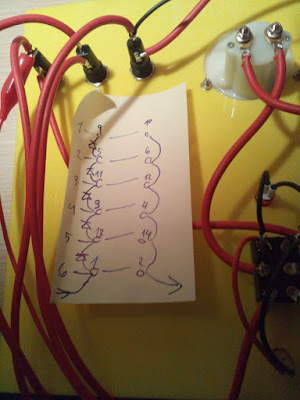

CONEXIONADO DEL CONMUTADOR DE 6 POSICIONES (OPCIONAL):

DISPOSICIÓN DE ELEMENTOS (no deben tocarse ninguno):
LOS CABLES UTILIZADOS DEBEN DE SER DE MUY ALTO VOLTAJE (30KV MÍNIMO).


FUNCIONANDO:



SALTO DE CHISPA ENTRE TERMINALES DE LA BOBINA SECUNDARIA DOBLE "OUDIN":


ZVS + FLY-BACK:
http://highvoltageshop.com/epages/b73088c0-9f9a-4230-9ffc-4fd5c619abc4.sf/de_DE/?ObjectPath=/Shops/b73088c0-9f9a-4230-9ffc-4fd5c619abc4/Categories/3/Seite__Kategorie1422394456355

CONDENSADORES 20nF 15KV:
http://hvstuff.com/0-02uf-15kv-high-voltage-capacitor-hv-tesla-coil-ham

DIODO DE ALTO VOLTAJE DE 30-40KV:
http://teslatronica.blogspot.com.es/2013/06/diodo-muy-alta-tension-30-kv.html

PLACA DE POTENCIA PARA MODULACIÓN DEL OSCILADOR (Opcional, se necesita Generador de Frecuencias Externo):




MONTAJE COMPLETO (CON OPCIONES):

EN ESTE DISEÑO SE HA UTILIZADO UNA BOBINA DOBLE OUDIN (longitud total 50 cm) ESTA BOBINA NO SE  PUEDE SINTONIZAR EN EL PRIMARIO:
http://teslatronica.blogspot.com.es/2015/04/mwo-antena-bipolar-de-potencia.html

TAMBIEN SE PUEDE UTILIZAR UNA BOBINA TESLA TÍPICA DE 900 A 1800 ESPIRAS:
http://teslatronica.blogspot.com.es/2013/07/construccion-de-una-bobina-tesla.html






VIDEOS:













VIDEOS DEL "MWO" EXCITADO CON SEÑAL DE ONDA CUADRADA EXTERNA:

CON PULSOS DE 1 Hz:

CON PULSOS DE 10 Hz:

CON PULSOS DE 20 Hz:

VARIOS:
