FUENTE DE ALIMENTACIÓN DE POTENCIA





FUENTE DE ALIMENTACIÓN REGULABLE EN VOLTAJE (18Vcc - 80Vcc) Y REGULACIÓN DE CORRIENTE CONSTANTE (01 A -10 A).

CONSTA DE DOS FUENTES CONVERTIDORAS (una de voltaje alteno a continuo y la otra de voltaje continuo fijo a voltaje continuo variable):

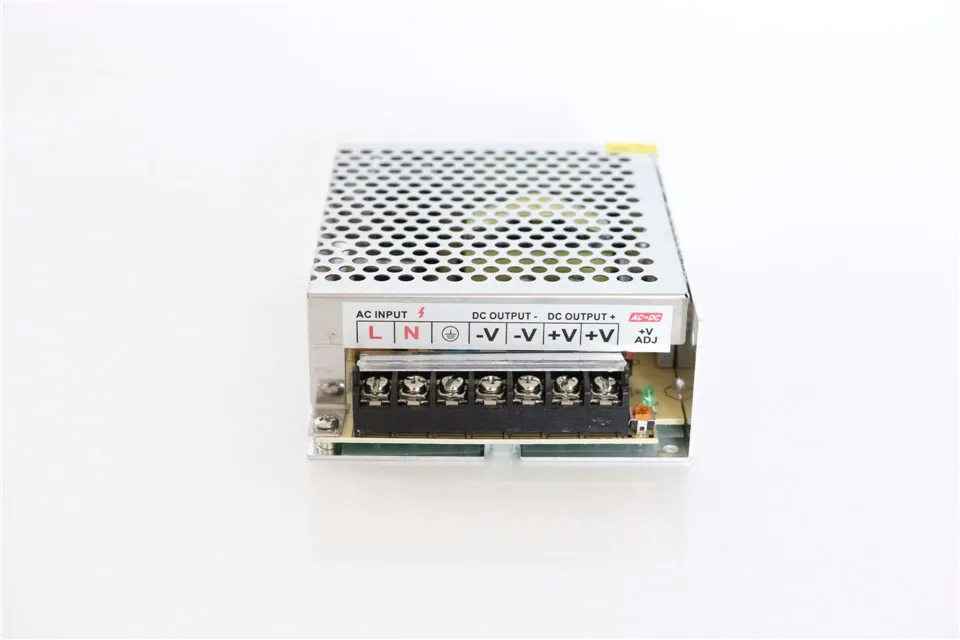

- FUENTE CONVERTIDORA AC-DC DE 220 Vac a 24 Vdc (regulable desde 18V a 28V) 20A:


Se puede elegir el tipo de fuente según la Potencia que se desee y el voltaje mínimo deseado para el Boost DC-DC

https://es.aliexpress.com/item/Hot-Sale-AC85-265V-110V-220V-to-DC5V-12V-24V-48V-1A-2A-3A-4A-5A/32667656950.html?spm=2114.13010608.cb0001.3.5XJ6KN&scm=1007.13441.64707.0&pvid=cfc4fe6d-2d9e-454a-95a1-88d3eaecdb37&tpp=1&detailNewVersion=&categoryId=200001051


- MODULO CONVERTIDOR DC-DC (entrada:12Vcc a 60Vcc, Salida 12Vcc a 80Vcc):

El Voltaje de Salida de los convertidores DC-DC es Regulable a partir del Voltaje de Entrada, si se quiere tener el voltaje de Salida mínimo en 12Vcc se tiene que elegir una Fuente AC-DC de 12Vcc de Salida.

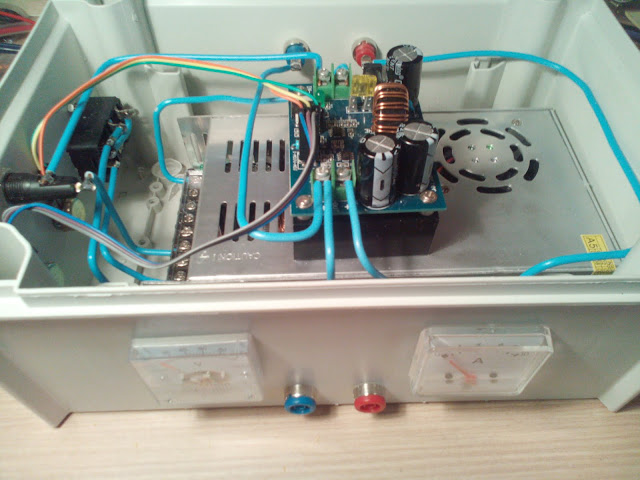

 PRESENTACIÓN EN LA CAJA:



 se sustituyen los 2 potenciometros multivuelta de ajuste de Voltaje e Intensidad por dos potenciometros externos en el lateral de la caja
en la Placa se sueldan terminales hembras para los cables de los potenciometros externos



  se utiliza cable rígido de 2,5 mm para las conexiones

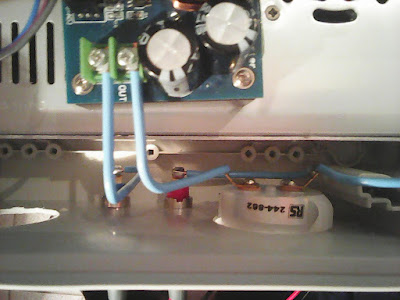

se desueldan los potenciometros multivuelta ajustables del modulo elevador de voltaje y se ponen en el lateral izquierdo de la caja

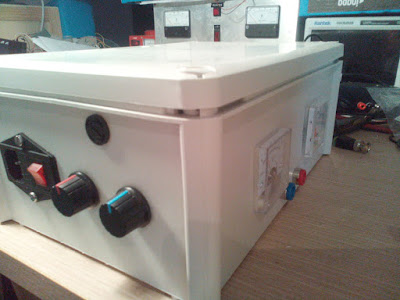

potenciometros externos de voltaje y Corriente Constante:


salida de voltaje trasera para alimentar al pulsador magnetico:

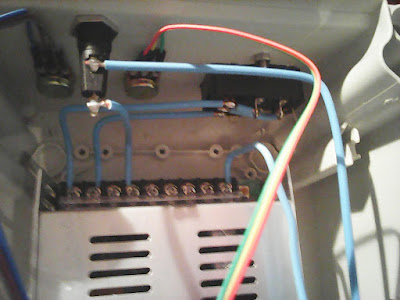

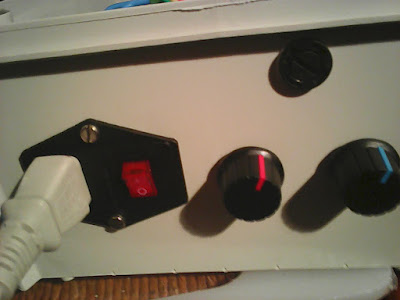

cable de alimentación e interruptor general:









2 comentarios:

  1. Qué valor tienen los potenciometros?

    ResponderEliminar
    Respuestas
    1. El valor de los potenciometos deben de ser el mismo que los potenciometros ajustables del modulo step-up (los cuales hay que desoldar con cuidado y soldar en su lugar con cuidado los cables que van a los 2 potenciometros exteriores de la caja).

      Eliminar

Gracias por Tu Comentario, Aporta Siempre lo Mejor de Ti.
